一、慨述：
输入电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时发生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元发生的谐波电流对电网的污染。
    输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流, 起到保护变频器,减小设备噪声和设备过早老化的作用。
 二、结构特点：

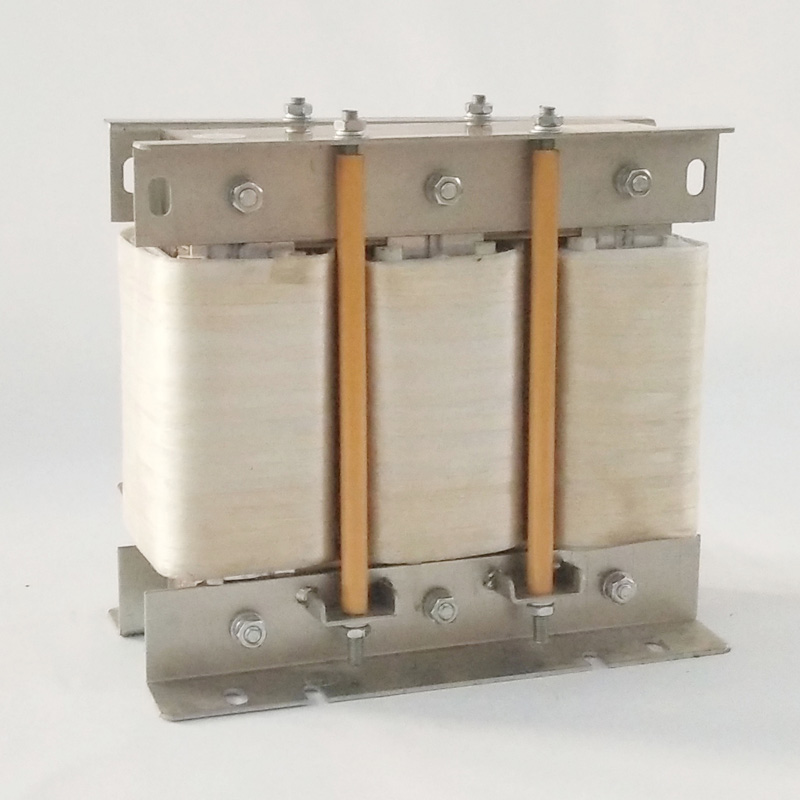

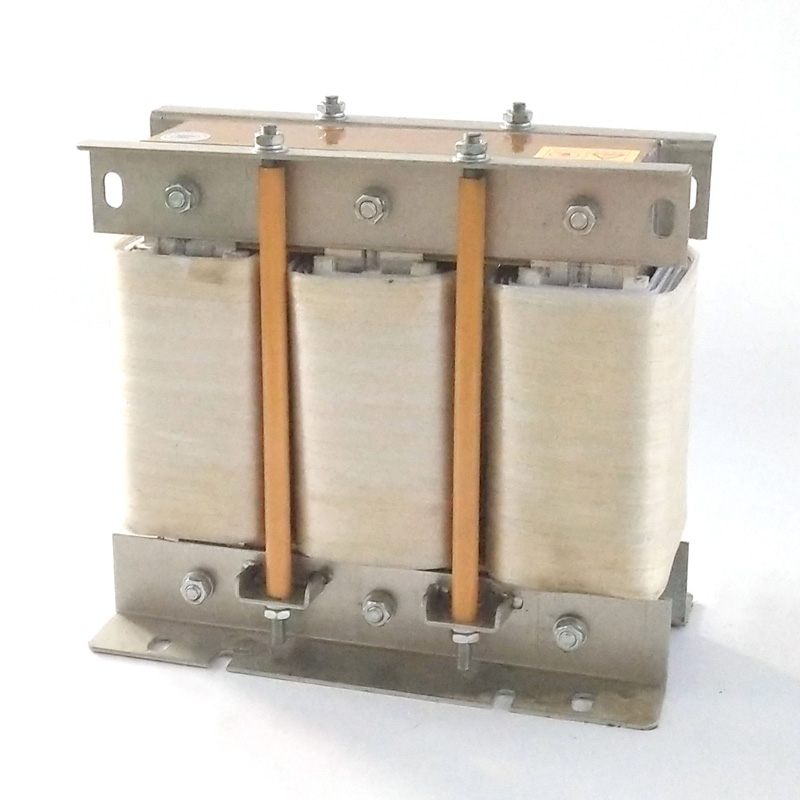

    用于滤出谐波电压和谐波电流，改善电网质量，我厂生产的输入输出系列电抗器，采用优质进口矽钢片和优质铜线经先进的工艺精制而成，具有体积小、温升低、噪音低等特点。
 三、技术参数和执行标准：
    1、额定工作电压﹕380v/50Hz或660v/50Hz
    2、额定工作电流﹕500A到6000A
    3、抗电强度﹕铁芯与绕组AC3000v/50Hz/5mA/10s无飞弧击穿﹙出厂试验﹚
    4、电抗器噪音﹕＜50dB﹙与电抗器水平距离点1米测试﹚
    5、绝缘等级﹕F、H级
    6、防护等级﹕IP00
    7、产品执行标准﹕GB19212.1－2008，GB19212.21－2007，GB1094.6－2011
 四、型号说明：

五、 使用环境条件：
   1.海拔高度不跨越2000米；
   2.运行环境温度-25℃至+45℃，相对湿度不跨越90%；
   3.周围无有害气体，无易燃易爆物品；
   4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

六、接线方式：

七、外形及安装尺寸：



八、订货须知：

1、产品型号
2、额定电流
3、额定电压（电网电压）
4、额定电抗率（压降）
5、额定电感
6、绝缘等级
7、其它特殊要求可在协议中另行规定
